Serial
mPCIe 轉八通道 RS-232 / 422 / 485 模組
EMP2-X801
特點
- 符合 PCIe 2.0 規範，可透過軟體設定 RS-232 / 422 / 485 模式
- 提供 4800 至 3Mbps 串列資料傳輸速率（RS-232 最高為 921.6Kbps），相容於 16C550 標準，具備 256 位元組 FIFO
- 支援工業級溫度範圍（-40°C 至 85°C）

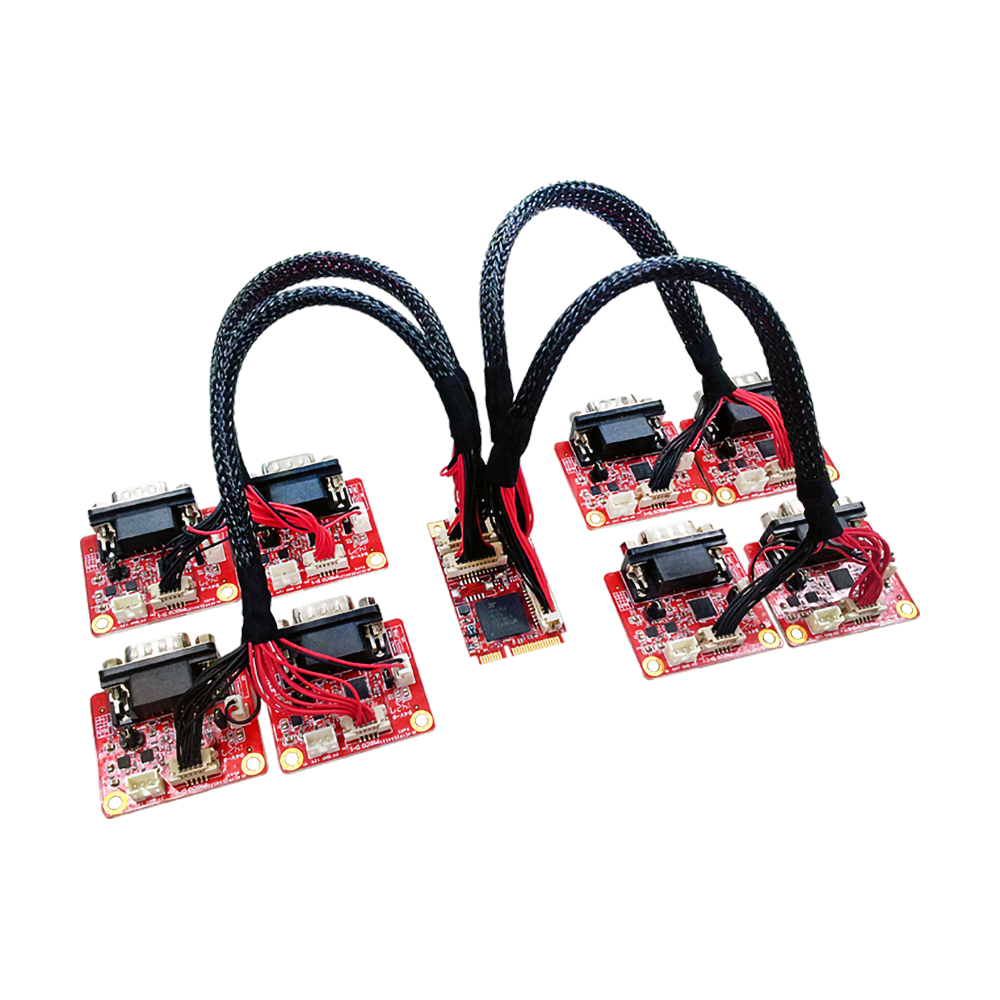

- 採用彈性設計，配備線纜與 8 個子板（搭載 DB-9 連接器）
- 可透過子板上的跳線設定終端電阻及 5V / 12V 輸出
- 具備靜電放電保護電路，防止系統毀損
接口配置
- 1RS-232 / 422 / 485 連接器
- 2子板電源接口
- 3線纜連接器
- 4終端電阻
- 55V / 12V / RI 選擇
- 6電源供應
- 75V / 12V 電源輸入
為卓越效能而打造
EMP2-X801 是一款符合 PCIe 2.0 規範的擴充卡，支援RS-232 / 422 / 485 模式設定，資料傳輸速率範圍為 4800 至 3Mbps（RS-232 最高為 921.6Kbps），內建 256 位元組 FIFO。
本產品支援工業級溫度（-40°C 至 85°C），並配備 8 埠子板（DB-9 連接器），提供彈性設計。該卡具備終端電阻和 5V / 12V 輸出之跳線設定，並內建靜電放電（ESD）保護機制，防止系統毀損。搭載 採用 30μ” 金手指，提供 3 年保固，由宜鼎台灣製造，確保可靠穩定效能。
探索多元應用場景與成功實例
交通運輸
我們的解決方案為電動車、巴士、地鐵，等其他運輸服務，實現更安全、高效的運作與管理。
工業 / 嵌入式系統
專為極端環境所設計，我們的產品具備高耐用度，滿足工業自動化和嵌入式系統的需求。
工業自動化
提升工業自動化系統的效率，我們產品提供精準的資料管理與長穩的效能表現。
規格表
| Model Name | EMP2-X801 |
|---|---|
| Module Type | mPCIe to Eight RS-232 / 422 / 485 Module |
| Form Factor | mPCIe |
| Function | Serial |
| Input I/F | PCI Express 2.0 x1 |
| Output I/F | RS-232, RS-422, RS-485 |
| Output Port | 8 |
| Output Connector | DB-9 |
| Max. Power Consumption | 0.478W (3.3V x 145mA) |
| Dimension (W x L x H/mm) | 30 x 50.9 x 8.45 |
| Temperature | Operation : W/T -40°C ~ 85°C (Ta) Storage : -55°C ~ 95°C (Ta) |
| Vibration | 5G@[7~2000Hz] |
| Shock | [email protected] |
| OS Support | Windows : XP (32 bit), 7 (32 / 64 bit), 8 / 8.1 (32 / 64 bit), 10, and above version, WES7, CE7.0 Linux : Kernel 2.6.x and above |
| Warranty | 3 Years |
| Notes | Innodisk can provide Linux source for modification. |
產品料號
| 型號 | 簡介 |
| EMP2-X801-W1 | mPCIe to Eight RS-232 / 422 / 485 Module / Wide Temperature |
