Serial
mPCIe 轉雙通道隔離式 RS-422 與 RS-485 模組
EMP2-X4S2
提供
- 4800bps 至 3Mbps 串列資料傳輸速率
特點
- 符合 PCI Express 2.0 規範
- 相容於 16C550，具備 256 位元組 FIFO
- 支援連接埠至電腦隔離功能
- 可透過 DIP 開關設定終端電阻器
- 符合 2.5kV 高壓測試保護標準
- 符合 EN61000-4-2 靜電放電標準：空氣放電 15kV、接觸放電 8kV
- 運作溫度：-40°C 至 85°C

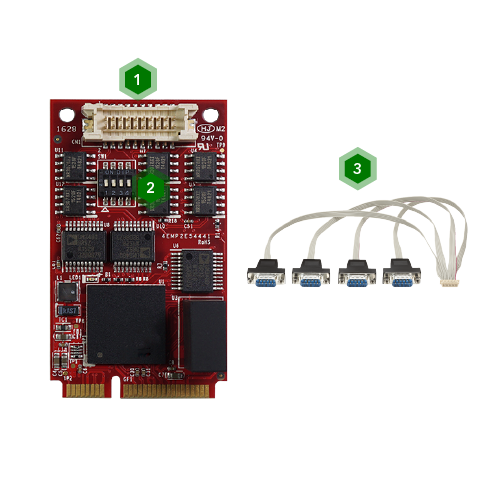

接口配置
- 1接口埠 1, 2, 3, 4
- 2終端電阻指撥開關
- 325 公分 DB9 線纜
為卓越效能而打造
宜鼎 EMP2-X4S2 是專為條件嚴苛的工業應用設計的 mPCIe 擴充模組，具備兩個隔離式串列通訊埠，同時支援 RS-422 與 RS-485 通訊協定，並提供穩定可靠的高速資料傳輸。為提升耐用性， EMP2-X4S2 內建穩固的連接埠至電腦隔離功能，並符合嚴格的安全標準，包括 IEC 60950-1:2005 + A1: 2009 + A2:2013 及 2.5kV 高壓測試保護標準。這些安全功能讓 EMP2-X4S2 特別適用條件嚴峻的工業環境，確保穩定運作和高品質訊號傳輸。
可靠穩定的資料傳輸
提供 4800bps 至 3Mbps 的串列資料傳輸速度，並內建 256 位元組 FIFO，可確保在關鍵任務應用中，維持順暢且不間斷的資料流。
專為惡劣環境打造
符合 IEC 60950-1 : 2005 + A1 : 2009 + A2 : 2013 2.5kV 高壓測試保護標準和 EN61000-4-2 標準，在 -40°C 至 85°C 的溫度範圍內，提供全面保護並維持穩定運行。
探索多元應用場景與成功實例
智慧自動化
優化機器間通訊，同時精簡工廠自動化流程。
交通運輸
確保車輛監控和車隊管理系統的資料傳輸可靠無虞。
醫療保健
為關鍵環境中的醫療設備提供安全且高效的通訊支援。
智慧城市
提升公共安全系統與城市基礎設施管理所需的連線能力與功能。
規格表
| Model Name | EMP2-X4S2 |
|---|---|
| Module Type | mPCIe to Dual RS-422 & RS-485 |
| Form Factor | mPCIe |
| Function | Serial |
| Input I/F | PCI Express 2.0 x1 |
| Output I/F | RS-422, RS-485 |
| Output Port | 4 |
| Output Connector | DB-9 |
| Max. Power Consumption | 0.58W (3.3V x 175mA) |
| Dimension (W x L x H/mm) | 30 x 50.9 x 12.55 |
| Temperature | Operation : W/T -40°C ~ 85°C (Ta) Storage : -55°C ~ 95°C (Ta) |
| Vibration | 5G@[7~2000Hz] |
| Shock | [email protected] |
| OS Support | Windows : XP (32 bit), 7 (32 / 64 bit), 8 / 8.1 (32 / 64 bit), 10, and above version, WES7, CE7.0 Linux : Kernel 2.6.x and above. |
| Warranty | 3 Years |
| Notes | Innodisk can provide Linux source for modification. |
產品料號
| 型號 | 簡介 |
| EMP2-X4S2-W1 | mPCIe to Dual Isolated RS-422 & RS-485 Module / Wide Temperature |
