CAN Bus
M.2 轉單通道隔離式 CAN Bus 2.0B / J1939 / CANopen
EGPC-B1S1
提供
- 10 / 20 / 50 / 100 / 250 / 500 / 800 / 1000K鮑率
支援
- SAE J1939 / CANopen 高層通訊協定（選配）
特點
- 符合 ISO 11898-1 標準要求
- 符合 IEC 60950-1 : 2005 + A1 : 2009 + A2 : 2013 2.5kV 高壓測試保護標準
- 符合 EN61000-4-2 靜電放電標準：空氣放電 15kV、接觸放電 8kV
- 支援 CAN 訊息接收過濾器
- 支援 Linux SocketCAN
- 透過開關啟用 / 停用終端電阻

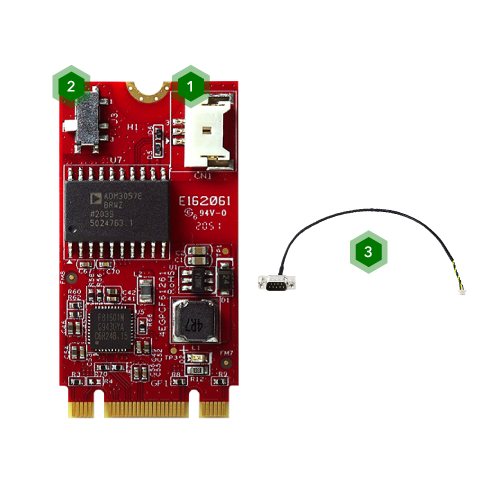

接口配置
- 1CAN 線纜連接器
- 2終端電阻
- 330 公分 DB9 線纜
為卓越效能而打造
EGPC-B1S1 與 PCI Express 1.1 相容，並符合 ISO 11898-1 標準要求。支援 CAN Bus 2.0B（向下相容 2.0A），鮑率範圍為 10K 至 1Mbps。內建 CAN Bus 訊息接收過濾器，支援 Linux SocketCAN，並可選配 SAE J1939 / CANopen 通訊協定。
專為工業應用設計，本產品可在 -40°C 至 85°C 的溫度範圍穩定運作，採用 採用 30μ” 金手指，提供 3 年保固，並由宜鼎台灣製造，確保可靠穩定效能。
探索多元應用場景與成功實例
交通運輸
我們的解決方案為電動車、巴士、地鐵，等其他運輸服務，實現更安全、高效的運作與管理。
工業 / 嵌入式系統
專為極端環境所設計，我們的產品具備高耐用度，滿足工業自動化和嵌入式系統的需求。
工業自動化
提升工業自動化系統的效率，我們產品提供精準的資料管理與長穩的效能表現。
規格表
| Model Name | EGPC-B1S1 |
|---|---|
| Module Type | M.2 to Single Isolated CAN Bus 2.0B / J1939 / CANopen Module |
| Form Factor | M.2 2242 B+M Key |
| Function | CAN Bus |
| Input I/F | PCI Express 1.1 x1 |
| Output I/F | CAN Bus 2.0B |
| Output Port | 1 |
| Output Connector | DB-9 |
| Max. Power Consumption | 2.5W (3.3V x 742mA) |
| Dimension (W x L x H/mm) | 22 x 42 x 4.8 |
| Temperature | Operation : W/T -40°C ~ 85°C (Ta) Storage : -55°C ~ 95°C (Ta) |
| Vibration | 5G@[7~2000Hz] |
| Shock | [email protected] |
| OS Support | Windows : 7 (32 / 64bit), 8 / 8.1 (32 / 64bit), 10 (32 / 64bit), and above version Linux : SocketCAN driver from Kernel 2.6.38 and above (32 / 64bit) |
| Warranty | 3 Years |
| Notes | -- |
產品料號
| 型號 | 簡介 |
| EGPC-B1S1-W1 | M.2 2242 to Single Isolated CAN Bus 2.0B Module |
| EGPC-B1S1-W2 | M.2 2242 to Single Isolated J1939 / CANopen Module |
