CAN Bus
mPCIe / M.2 USB HS 轉 CAN 2.0B
EMUC-B2S3
提供
- 5 / 10 / 20 / 50 / 100 / 125 / 250 / 500（預設）/ 800 / 1000K 鮑率
- 最高 7,800 幀/秒（在 1Mbps、EID、8 位元組資料條件下）
支援
- Linux SocketCAN 及 SAE J1939 / CANopen
特點
- 符合 IEC 60950-1 : 2005 + A1 : 2009 + A2 : 2013 2.5kV 高壓測試保護標準
- 提供第 3 個安裝孔和 USB 排針，支援外接迷你卡安裝
- 運作溫度：-40°C to 85°C

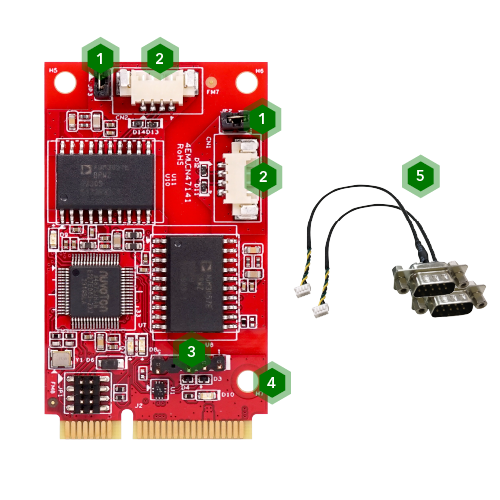

接口配置
- 1終端電阻（開路時停用）
- 2CAN 線纜連接器
- 3USB 輸入
- 4安裝孔
- 530 公分 DB9 線纜
為卓越效能而打造
EMUC-B2S3 符合 SAE J1939 標準，搭載 CANopen 且支援 SocketCAN，可為無人搬運車（AGV）、自主移動機器人（AMR）、工廠自動化、電動車、交通運輸、機器人等廣泛應用，提供可靠的連線能力。
在極端環境中保持可靠的表現
針對條件嚴苛的環境所設計， EMUC-B2S3 能確保維持穩定運作與可靠效能。
● 資料幀率可達 7,800 幀/秒
實現高速資料處理能力
● 寬溫設計：支援 -40°C 至 85°C
在極端氣候下提供可靠效能
● 靜電放電測試 : 通過 EN61000-4-2（空氣放電 15kV，接觸放電 8kV）
● 高壓測試 : 符合 IEC 60950-1:2005 + A1:2009 + A2:2013 2.5kV 標準
探索多元應用場景與成功實例
電動車
提供強大穩健的解決方案，確保穩定通訊與高效能源管理。
機器人
透過精準即時控制和流暢資料連線，推動機器人技術創新，實現先進自動化作業。
工業自動化
透過可靠資料處理能力，加上在嚴苛環境下提供長穩效能，全面提升工業自動化效率。
醫療保健
提供先進 AI 醫療照護解決方案，保持高精度與高可靠性，滿足嚴格產業標準。
規格表
| Model Name | EMUC-B2S3 |
|---|---|
| Module Type | mPCIe to Dual Isolated CAN 2.0B / J1939 / CANopen |
| Form Factor | mPCIe |
| Function | CAN Bus |
| Input I/F | USB 2.0 High Speed (480Mbps) |
| Output I/F | CAN Bus 2.0B |
| Output Port | 2 |
| Output Connector | DB-9 |
| Max. Power Consumption | 2.115W (5V, 423mA ; 3.3V, 641mA) |
| Dimension (W x L x H/mm) | 30 x 50.9 x 8.35 |
| Temperature | Operation : W/T -40°C ~ 85°C (Ta) Storage : -55°C ~ 95°C (Ta) |
| Vibration | 5G@[7~2000Hz] |
| Shock | [email protected] |
| OS Support | Windows : XP (32bit), 7 (32 / 64bit), 8/8.1(32 / 64bit), 10(32 / 64bit), 11, and above version Linux : Kernel 2.6 and above (Native CDC-ACM driver), Kernel 2.6.38 and above (SocketCAN Driver), 32 / 64bit |
| Warranty | 3 Years |
| Notes | Software API compatible with EMUC-B202 / EGPC-B201. |
產品料號
| 型號 | 簡介 |
EMUC-B2S3-W1 | mPCIe to Dual Isolated CAN Bus 2.0B Module, Wide Temperature |
EMUC-B2S3-W2 | mPCIe to Dual Isolated CAN Bus J1939 / CANopen Module, Wide Temperature |
